Nuestro panel de control PLC es un dispositivo de control inteligente diseñado específicamente para el sistema de filtro tipo V.Aprovechando la tecnología avanzada de controlador lógico programable (PLC) junto con la experiencia profesional en tratamiento de agua, este panel de control facilita la gestión precisa tanto del mantenimiento del nivel del agua como de los procesos de retrolavado.Esto asegura no sólo el funcionamiento eficiente del sistema de filtración, sino también la estabilidad sostenida de la calidad del agua.
 |

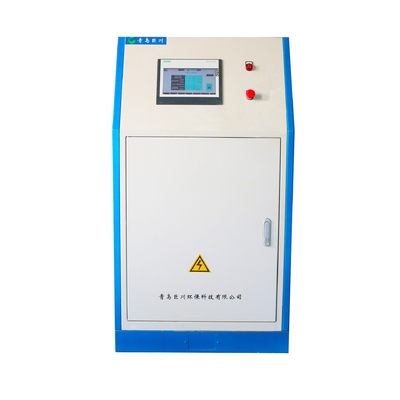

120*70*50cm Panel de control del gabinete de distribución de programas PLC inteligentes para filtro tipo V
Datos del producto:
| Lugar de origen: | Shandong, China |
| Nombre de la marca: | Juchuan |
Pago y Envío Términos:
| Precio: | $3,300.00 - $12,200.00/pieces |
|---|
|
Información detallada |
|||
| Interfaz de comunicación: | Otros, TCP RJ45 | Nombre del producto: | Panel de control del PLC para el filtro tipo V |
|---|---|---|---|
| Calidad: | 100% probado y funcional | Grado de protección de las cajas/gabinetes: | Protección IP55 |
| Garantización: | 1 año | Función: | Protección contra sobrecarga, apagado por fallo |
| Tamaño: | 120*70*50 cm | El tipo: | panel de control del hmi del plc |
| Material de las cajas y gabinetes: | q235 placa de acero | Aplicación: | Automatización industrial |
| Paquete: | Caja de madera de la exportación estándar con la plataforma | Puerto: | Puerto de Qingdao |
Descripción de producto
Descripción del producto
Nombre del producto | Panel de control del PLC para el filtro de tipo V | Marca del producto | El Juchuan |
Número de modelo | Se trata de un sistema de control de las emisiones. | Origen | Qingdao, China |
El tipo | Cabinet/panel de control del HMI del PLC | Cuota de producción | 1 pieza |
Función | Comienzo Detención, vigilancia | Grado de protección de las cáscaras | Protección IP55 |
Aplicación | Industria de tratamiento de agua, estación de bombeo de agua, otros escenarios industriales | Material de las cáscaras | Q235 Placa de acero/ 304 Placa de acero inoxidable12 meses |
Características | Protección contra sobrecarga, apagado por fallo | Tamaño | 170*70*50 cm |
Válvula de tensión | Accesorios para el transporte de vehículos | El color | RAL7035 Blanco |
En la actualidad | 25A | Paquete de transporte | Caja de madera de exportación estándar con paleta |
Frecuencia de salida | 50 Hz | Garantización | 12 meses |
Panel de control del PLC para el filtro de tipo V
Control de filtración:El PLC ajusta la abertura de la válvula en función del nivel de agua y la pérdida de cabeza dentro del filtro.que permite la filtración automática con un nivel de agua y un caudal constantesAdemás, el PLC puede gestionar la activación de los filtros individuales en función del flujo de agua entrante.principio de "primero arranque, primero pare" para abrir o detener los filtros en consecuencia.Control del retrolavado:Cuando el ciclo de filtración concluye o se alcanza el diferencial de presión preestablecido, el PLC inicia el procedimiento de retrolavado: (1) Cierra la válvula de entrada de agua,Una vez que el nivel del agua retrocede hasta el canal de drenaje, cierre la válvula de drenaje y abra la válvula de refrigeración. (2) Activen el soplador, después de 5 segundos abran la válvula de refrigeración para purgar el filtro con aire durante 1 minuto.(3) Abrir la válvula de retrolavado y poner en marcha la bomba de agua de retrolavado para llevar a cabo un retrolavado simultáneo de aire y agua que dura 7 minutos. (4) Cierre la válvula de aire de refrigeración; después de 5 segundos, desactiva el soplador y abre la válvula de diafragma de aire para ventilar.Se procederá con un lavado de 5 minutos con agua limpia antes de detener la bomba de agua de lavado de 5 minutos. Después de un retraso de 5 segundos, cierre la válvula de refrigeración, luego cierre la válvula de drenaje de refrigeración. Finalmente, vuelva a abrir la válvula de entrada de agua y el filtro reanude su operación de filtración.Todo el proceso de lavado en marcha normalmente dura alrededor de 25 minutos, aunque estos tiempos pueden ajustarse para adaptarse a las necesidades operativas específicas.
Detalles Imágenes
Caja / gabinete: gabinete con pendiente 1200 * 700 * 500 (H*W*D) serie PLC: Siemens S7-1200/1500 serie interruptor de circuito: Schneider Electric IC65N serie relé: Honeywell CR serie de alimentación de conmutación:Computación anfitriona de la serie Siemens PSU: Computadora industrial de Advantech IPC-610L Monitor: DELL 24 pulgadas Sistema operativo: Windows 10 SCADA profesional: WellinTech Rey SCADA
Contactor de Schneider

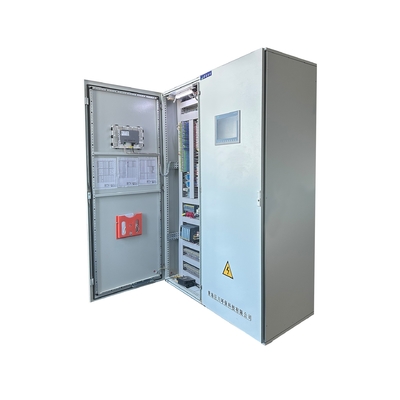

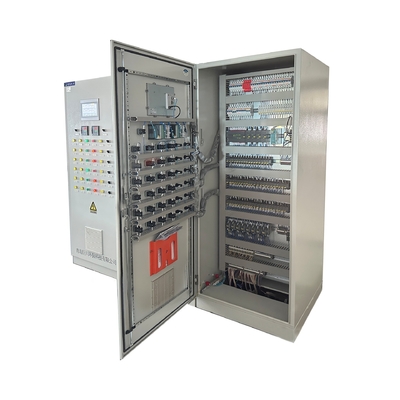

Puerta del armario cableado limpio
Productos relacionados
Panel de control PLC para la estación de bombeo de agua sin procesar
Integración de PLC, HMI, control de frecuencia y otros componentes, permitiendo el control remoto de las operaciones de arranque y parada de la bomba de agua, así como el monitoreo remoto del estado del equipo de la estación de bombeo.
Panel de control del PLC de la precipitación de floculación
El panel de control PLC se utiliza para supervisar y controlar el proceso de descarga de aguas residuales en el tanque de floculación y sedimentación, incluidas las válvulas de descarga de lodos, las bombas de lodos y otros equipos.
Panel de control de suministro de agua a presión constante con VFD PLC
Este tipo de panel de control regula y controla el equipo de suministro de agua, incluidas las bombas de agua, para mantener una salida de presión de agua constante.
Rendimiento del producto
Control de filtración
El panel de control PLC garantiza un control preciso del proceso de filtración del filtro tipo V. Ajusta automáticamente la velocidad y la duración de la filtración en función de programas y condiciones lógicas preestablecidas,garantizar la eliminación efectiva de los sólidos en suspensión y las impurezas por el material del filtro.
Control del retrolavado
El panel de control dispone de una función automática de reflujo, activada cuando el material del filtro se obstruye o disminuye la eficiencia de filtración.restablecimiento del rendimiento de filtración del filtro.
Múltiples modos de proceso
El panel de control admite varios modos de proceso, incluidos los modos de retrolavado programado, retrolavado por diferencia de presión y retrolavado forzado.Los usuarios pueden seleccionar el modo adecuado según los requisitos específicos, lo que permite ajustes flexibles en las operaciones.
Monitoreo y alarma en tiempo real
Equipado con un sistema de monitoreo en tiempo real, el panel de control monitorea continuamente parámetros clave como la diferencia de presión, el caudal y la calidad del agua.Cualquier anomalía desencadena señales de alarma inmediatas, alertando a los operadores para que tomen las medidas necesarias.
Monitoreo y gestión a distancia
El panel de control PLC ofrece capacidades de monitorización y gestión remota.permitir el seguimiento en tiempo real del estado del procesamiento y facilitar los ajustes y operaciones desde cualquier lugar.
¿Por qué elegirnos?
Monitoreo y control remotos
Los usuarios pueden controlar de forma remota el estado de funcionamiento del sistema en tiempo real a través de una conexión de red o comunicación inalámbrica.permitir la gestión inteligente a distancia.
Interfaz fácil de usar
El panel de control cuenta con una interfaz intuitiva y fácil de usar, que incluye una HMI y botones de operación.
Fácil de instalar y mantener El panel de control está acompañado de manuales detallados de instalación y mantenimiento, que aseguran una fácil instalación, operación y mantenimiento. Garantizar la calidad
Todos los componentes dentro del gabinete utilizan marcas de fabricantes de renombre, asegurando fiabilidad y consistencia de rendimiento.
Introducción de la empresa
Qingdao Juchuan Tecnología de Protección Ambiental Co., Ltd., establecida en 2008, que cubre un área de 13250 metros cuadrados.,fabricación, venta, instalación y servicio posventa de generadores de dióxido de cloro, dispositivos de dosificación de polímeros, gabinetes de control de plantas de agua, equipos de desodorizado de plantas de alcantarillado,planta de tratamiento de agua en contenedores, etc. Los productos se utilizan ampliamente en agua del grifo, suministro de agua secundaria, agua de piscina y tratamiento de desinfección de agua de procesamiento de alimentos, industriales, municipales, químicos,tratamiento de aguas residuales médicas y hospitalarias.
¡Bienvenido a Juchuan!
Dedicados a un estricto control de calidad y un servicio al cliente atento, nuestros experimentados miembros del personal siempre están disponibles para discutir sus requisitos y garantizar la plena satisfacción del cliente.Esforzarse por mejorar la calidad de vida humana es la misión de JuchuanDamos la bienvenida a los clientes de casa y en el extranjero para establecer la cooperación y crear un futuro brillante con nosotros juntos.
Preguntas frecuentes
1¿Para qué tipo de filtro es adecuado el panel?Nuestro panel de control PLC es compatible con filtros tipo V de todos los tamaños y especificaciones, adecuados para aplicaciones en plantas de agua de la ciudad, plantas de tratamiento de aguas residuales municipales,y otros sitios de tratamiento de aguas.2¿Cuáles son las funciones principales del panel de control?El panel de control PLC cuenta con varias funciones, incluido el control automático del filtro, el control del lavado inverso, el monitoreo y la alarma en tiempo real, el registro de datos y el rastreo.Estas características permiten una gestión inteligente y el control del funcionamiento del sistema de filtro tipo V.3¿El panel soporta múltiples modos de proceso?Sí, nuestro panel de control de PLC admite múltiples modos de proceso, como el modo de retrolavado de tiempo y el modo de retrolavado de presión diferencial.Los usuarios pueden seleccionar el modo adecuado según sus necesidades específicas.4¿Cuál es el proceso de instalación y puesta en marcha del panel de control?Proporcionamos instrucciones detalladas de instalación y puesta en marcha junto con soporte técnico in situ para garantizar la instalación y el funcionamiento sin problemas del panel de control.5¿Provee soporte técnico y servicio postventa?Ofrecemos soporte técnico completo y servicio postventa, que abarca la instalación, puesta en marcha, capacitación, mantenimiento y soporte remoto,para garantizar una experiencia de servicio satisfactoria para nuestros clientes.6¿Qué se debe prestar atención al mantenimiento y mantenimiento del panel de control?Proporcionamos pautas detalladas de mantenimiento, incluyendo limpieza regular, lubricación, y comprobar las conexiones eléctricas,para garantizar un funcionamiento estable y prolongar la vida útil del panel de control. 7P: ¿Cuánto cuesta el panel de control?R: El costo del panel de control varía según el modelo, la configuración y los requisitos de personalización.Ofrecemos cotizaciones específicas y programas personalizados adaptados a las necesidades y presupuestos de nuestros clientes.8P: ¿Qué hay de la fiabilidad y la durabilidad?R: Nuestro panel de control está equipado con componentes líderes en la industria, lo que garantiza una excelente fiabilidad y durabilidad.garantizar la seguridad y fiabilidad de todo el sistema.
