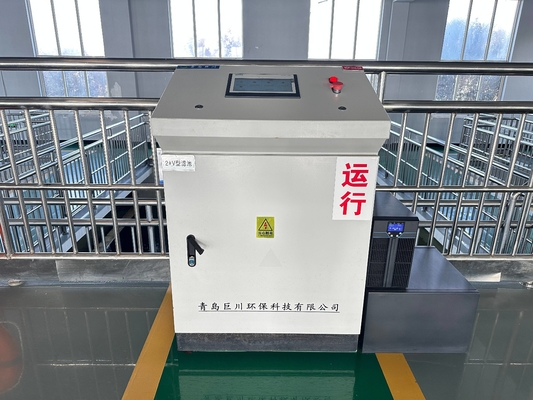

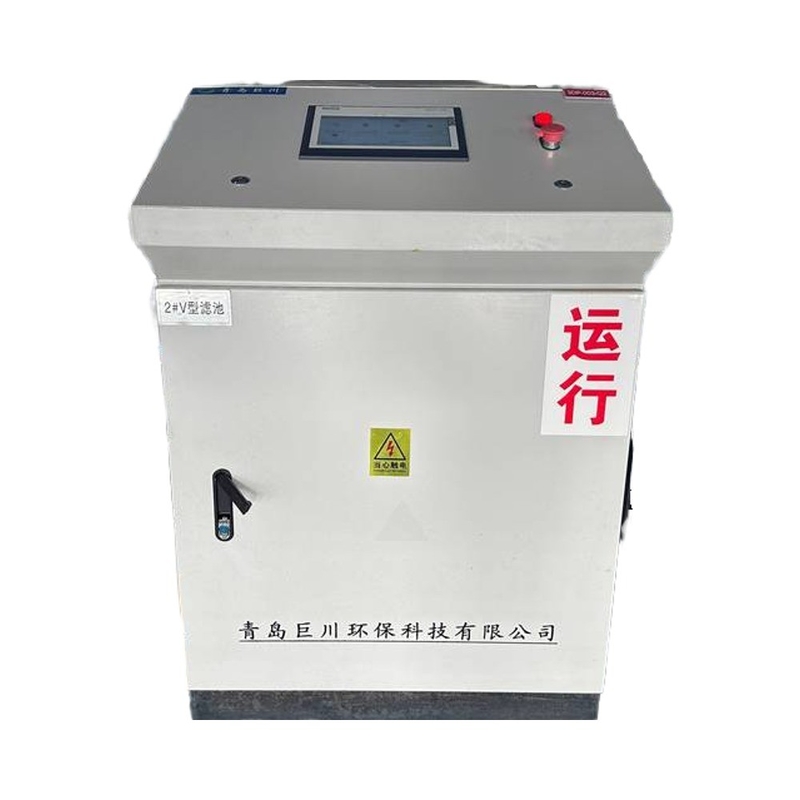

Nuestro panel de control PLC es un dispositivo de control inteligente diseñado específicamente para el sistema de filtro tipo V.Aprovechando la tecnología avanzada de controlador lógico programable (PLC) junto con la experiencia profesional en tratamiento de agua, este panel de control facilita la gestión precisa tanto del mantenimiento del nivel del agua como de los procesos de retrolavado.Esto asegura no sólo el funcionamiento eficiente del sistema de filtración, sino también la estabilidad sostenida de la calidad del agua.
 |
70*50*120cm Bajo voltaje eléctrico automático de la planta de agua PLC Panel de control del gabinete Función de apagado de fallo
Datos del producto:
| Lugar de origen: | Shandong, China |
| Nombre de la marca: | Juchuan |
| Número de modelo: | Interfaz HMI |
Pago y Envío Términos:
| Precio: | $14,899.00/pieces 1-4 pieces |
|---|
|
Información detallada |
|||
| Interfaz de comunicación: | Otros, TCP RJ45 | Nombre del producto: | Panel de control PLC para la estación de bombeo de agua sin procesar |
|---|---|---|---|
| Calidad: | 100% probado y funcional | Garantización: | 1 año |
| Función: | Protección contra sobrecarga, apagado por fallo | Tamaño: | 70*50*120 cm |
| El tipo: | panel de control del hmi del plc | Cuota de producción: | 1 pieza |
| Aplicación: | Automatización industrial | Paquete: | Caja de madera de la exportación estándar con la plataforma |
Descripción de producto
Nombre del producto | Panel de control del PLC para el filtro tipo V | Marca del producto | El Juchuan |
Número de modelo | Se trata de un sistema de control de las emisiones. | Origen | Qingdao, China |
El tipo | Cabinet/panel de control del HMI del PLC | Cuota de producción | 1 pieza |
Función | Comienzo Detención, vigilancia | Grado de protección de las cáscaras | Protección IP55 |
Aplicación | Industria de tratamiento de agua, estación de bombeo de agua, otros escenarios industriales | Material de las cáscaras | Q235 Placa de acero/ 304 Placa de acero inoxidable |
Características | Protección contra sobrecarga, apagado por fallo | Tamaño | 70*50*120 cm |
Válvula de tensión | Accesorios para el transporte de vehículos | El color | RAL7035 Blanco |
En la actualidad | 25A | Paquete de transporte | Caja de madera de exportación estándar con paleta |
Frecuencia de salida | 50 Hz | Garantización | 12 meses |
Panel de control del PLC paraFiltro de tipo V
Control de filtración: el PLC ajusta la abertura de la válvula en función del nivel de agua y la pérdida de cabeza dentro del filtro.que permite la filtración automática con un nivel de agua y un caudal constantesAdemás, el PLC puede gestionar la activación de los filtros individuales en función del flujo de agua entrante.principio de "primero arranque, primero pare" para abrir o detener los filtros en consecuenciaControl de retrolavado: cuando se concluye el ciclo de filtración o se alcanza el diferencial de presión preestablecido, el PLC inicia el procedimiento de retrolavado: (1) Cierra la válvula de entrada de agua,Una vez que el nivel del agua retrocede hasta el canal de drenaje, cierre la válvula de drenaje y abra la válvula de refrigeración. (2) Activen el soplador, después de 5 segundos abran la válvula de refrigeración para purgar el filtro con aire durante 1 minuto.(3) Abrir la válvula de retrolavado y poner en marcha la bomba de agua de retrolavado para llevar a cabo un retrolavado simultáneo de aire y agua que dura 7 minutos. (4) Cierre la válvula de aire de refrigeración; después de 5 segundos, desactiva el soplador y abre la válvula de diafragma de aire para ventilar.Se procederá con un lavado de 5 minutos con agua limpia antes de detener la bomba de agua de lavado de 5 minutos. Después de un retraso de 5 segundos, cierre la válvula de refrigeración, luego cierre la válvula de drenaje de refrigeración. Finalmente, vuelva a abrir la válvula de entrada de agua y el filtro reanude su operación de filtración.Todo el proceso de lavado en marcha normalmente dura alrededor de 25 minutos, aunque estos tiempos pueden ajustarse para adaptarse a las necesidades operativas específicas.
Caja / gabinete: Rittal 700 * 500 * 1200 ((H*W*D) serie PLC: Siemens S7-1200/1500 serie interruptor de circuito: Schneider Electric IC65N serie de relé: Honeywell CR serie de alimentación conmutada:Computación anfitriona de la serie Siemens PSU: Computadora industrial de Advantech IPC-610L Monitor: DELL 24 pulgadas Sistema operativo: Windows 10 SCADA profesional: WellinTech Rey SCADA
Control del PLC:El sistema cuenta con una alta fiabilidad, escalabilidad y capacidades de programación flexibles, lo que garantiza un control robusto y adaptable de varios procesos.
El HMI:Equipado con una interfaz de pantalla táctil, el sistema permite un funcionamiento intuitivo, monitoreo en tiempo real y configuración de parámetros, mejorando la interacción del usuario y la eficiencia del control.
Diagnóstico de error:La detección y el procesamiento de fallos en tiempo real son características integrales del sistema, lo que garantiza la rápida identificación y resolución de problemas para mantener un funcionamiento estable y minimizar el tiempo de inactividad.
Trabajos de agua urbana; planta de tratamiento de aguas residuales urbanas; tratamiento de aguas residuales industriales.
Control de filtración
El panel de control PLC garantiza un control preciso del proceso de filtración del filtro tipo V. Ajusta automáticamente la velocidad y la duración de la filtración en función de programas y condiciones lógicas preestablecidas,garantizar la eliminación efectiva de los sólidos en suspensión y las impurezas por el material del filtro.
Control del retrolavado
El panel de control dispone de una función automática de reflujo, activada cuando el material del filtro se obstruye o disminuye la eficiencia de filtración.restablecimiento del rendimiento de filtración del filtro.
Múltiples modos de proceso
El panel de control admite varios modos de proceso, incluidos los modos de retrolavado programado, retrolavado por diferencia de presión y retrolavado forzado.Los usuarios pueden seleccionar el modo adecuado según los requisitos específicos, lo que permite ajustes flexibles en las operaciones.
Monitoreo y alarma en tiempo real
Equipado con un sistema de monitoreo en tiempo real, el panel de control monitorea continuamente parámetros clave como la diferencia de presión, el caudal y la calidad del agua.Cualquier anomalía desencadena señales de alarma inmediatas, alertando a los operadores para que tomen las medidas necesarias.
Monitoreo y gestión a distancia
El panel de control PLC ofrece capacidades de monitorización y gestión remota.permitir el seguimiento en tiempo real del estado del procesamiento y facilitar los ajustes y operaciones desde cualquier lugar.
Monitoreo y control remotos
Los usuarios pueden controlar de forma remota el estado de funcionamiento del sistema en tiempo real a través de una conexión de red o comunicación inalámbrica.permitir la gestión inteligente a distancia.
Interfaz fácil de usar
El panel de control cuenta con una interfaz intuitiva y fácil de usar, que incluye una HMI y botones de operación.
Fácil de instalar y mantener
El panel de control incluye manuales detallados de instalación y mantenimiento, lo que facilita la instalación, operación y mantenimiento..Garantizar la calidad
Todos los componentes dentro del gabinete utilizan marcas de fabricantes de renombre, asegurando fiabilidad y consistencia de rendimiento.
¡Bienvenido a Juchuan!
Dedicados a un estricto control de calidad y un servicio al cliente atento, nuestros experimentados miembros del personal siempre están disponibles para discutir sus requisitos y garantizar la plena satisfacción del cliente.Esforzarse por mejorar la calidad de vida humana es la misión de JuchuanDamos la bienvenida a los clientes de casa y en el extranjero para establecer la cooperación y crear un futuro brillante con nosotros juntos.
1P: ¿Para qué tipo de estación de bombeo de agua cruda es adecuado el panel?R: Nuestro panel de control PLC está diseñado para su uso en estaciones de bombeo de agua cruda de todos los tipos y tamaños, incluidas pero no limitadas a estaciones de bombeo de ríos, lagos o aguas subterráneas.2P: ¿Cuáles son las funciones principales del panel de control?R: Nuestro panel de control PLC tiene una variedad de funciones, incluido el control automático, el monitoreo del estado de funcionamiento de la bomba de agua, el diagnóstico de fallas y las funciones de alarma,así como la monitorización y operación a distancia.3P: ¿Es a prueba de agua y polvo?R: Ciertamente. Nuestro gabinete de control cuenta con un diseño a prueba de agua y polvo, que cumple con el estándar de nivel de protección IP55, garantizando un funcionamiento estable incluso en condiciones ambientales adversas.4P: ¿Es fácil de instalar y operar?R: Absolutamente. Nuestro panel de control está diseñado para ser sencillo y fácil de usar, equipado con una interfaz de operación intuitiva,y acompañado de instrucciones detalladas de instalación y operación para facilitar su uso.5P: ¿Es compatible con los sistemas existentes de estaciones de bombeo de agua?R: Sí, nuestro panel de control PLC es compatible con la mayoría de los sistemas de estación de bombeo de agua cruda existentes y también se puede personalizar para satisfacer requisitos específicos.6P: ¿Provee soporte técnico y servicio postventa?R: Ofrecemos soporte técnico completo y servicio postventa, que abarca la instalación, puesta en marcha, capacitación, mantenimiento y soporte remoto.para garantizar una experiencia de servicio satisfactoria para nuestros clientes.7P: ¿Cuánto cuesta el panel de control?R: El costo del panel de control varía según el modelo, la configuración y los requisitos de personalización.Ofrecemos cotizaciones específicas y programas personalizados adaptados a las necesidades y presupuestos de nuestros clientes.8P: ¿Qué hay de la fiabilidad y la durabilidad?R: Nuestro panel de control está equipado con componentes líderes en la industria, lo que garantiza una excelente fiabilidad y durabilidad.garantizar la seguridad y fiabilidad de todo el sistema.
